Fungsi heatsink adalah menjaga suhu komponen elektronik agar tetap stabil dan mencegah kerusakan akibat panas berlebih. Perangkat ini berperan vital dalam berbagai perangkat elektronik, mulai dari komputer dan laptop hingga smartphone dan konsol game. Memahami bagaimana heatsink bekerja dan memilih jenis yang tepat sangat penting untuk memastikan performa dan umur panjang perangkat elektronik Anda.
Heatsink bekerja melalui proses perpindahan panas, menyerap panas dari komponen yang panas dan melepaskannya ke lingkungan sekitar. Efisiensi heatsink dipengaruhi oleh beberapa faktor, termasuk material, desain sirip, dan luas permukaan. Berbagai jenis heatsink tersedia, masing-masing dengan kelebihan dan kekurangannya sendiri, disesuaikan dengan kebutuhan pendinginan perangkat.
Pengertian Heatsink
Heatsink, atau dalam bahasa Indonesia sering disebut sebagai pendingin, merupakan komponen penting dalam sistem elektronik yang berfungsi untuk membuang panas berlebih dari komponen-komponen yang menghasilkan panas, seperti prosesor, kartu grafis, dan chip daya. Fungsi utamanya adalah menjaga suhu komponen agar tetap dalam rentang operasi yang aman, mencegah kerusakan akibat panas berlebih dan memastikan performa optimal sistem.
Jenis dan Material Heatsink
Heatsink tersedia dalam berbagai bentuk dan ukuran, disesuaikan dengan kebutuhan pendinginan komponen yang akan didinginkan. Material yang umum digunakan adalah aluminium dan tembaga, masing-masing memiliki kelebihan dan kekurangan.

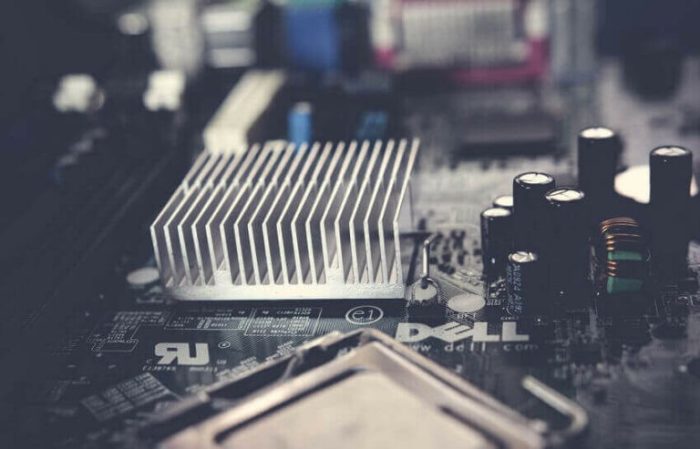

- Heatsink Sirip (Finned Heatsink): Jenis yang paling umum, terdiri dari sejumlah sirip logam yang meningkatkan luas permukaan untuk transfer panas yang lebih efisien ke udara.
- Heatsink Ekstrusi: Dibuat melalui proses ekstrusi logam, menghasilkan bentuk yang beragam dan seringkali kompak.
- Heatsink Heat Pipe: Menggunakan pipa panas untuk mendistribusikan panas secara lebih efektif dari sumber panas ke sirip pendingin.
- Heatsink Cairan (Water Cooling/Liquid Cooling): Sistem pendinginan aktif yang menggunakan cairan pendingin untuk menyerap panas dan membuangnya ke radiator.
Material yang umum digunakan antara lain aluminium, tembaga, dan paduan logam lainnya. Aluminium lebih ringan dan murah, sementara tembaga memiliki konduktivitas termal yang lebih tinggi, sehingga lebih efektif dalam membuang panas.
Perbedaan Heatsink Pasif dan Aktif
Heatsink dibagi menjadi dua kategori utama berdasarkan mekanisme pembuangan panasnya.
- Heatsink Pasif: Mengandalkan konveksi alami udara untuk membuang panas. Lebih sederhana, lebih tenang, dan biasanya lebih murah. Efisiensi pendinginannya bergantung pada desain dan material heatsink serta aliran udara di sekitarnya.
- Heatsink Aktif: Menggunakan kipas untuk memaksa aliran udara melewati sirip heatsink, sehingga meningkatkan efisiensi pembuangan panas. Lebih efektif dalam mendinginkan komponen yang menghasilkan panas tinggi, tetapi menghasilkan suara dan membutuhkan daya listrik untuk mengoperasikan kipas.
Perbandingan Heatsink Tembaga dan Aluminium
| Material | Konduktivitas Termal (W/mK) | Harga | Ketahanan Korosi |
|---|---|---|---|
| Tembaga | ~400 | Lebih Mahal | Baik |
| Aluminium | ~200 | Lebih Murah | Cukup Baik (Rentan terhadap oksidasi) |
Catatan: Nilai konduktivitas termal dapat bervariasi tergantung pada kemurnian dan proses manufaktur material.
Proses Transfer Panas pada Heatsink Sirip
Ilustrasi Heatsink Sirip:
Bayangkan sebuah heatsink dengan banyak sirip tipis yang terpasang pada basis yang menempel pada komponen elektronik yang panas. Panas dari komponen ditransfer ke basis heatsink melalui konduksi, yaitu perpindahan panas melalui kontak langsung. Karena tembaga atau aluminium memiliki konduktivitas termal yang tinggi, panas akan menyebar dengan cepat ke seluruh basis. Kemudian, panas dari basis ditransfer ke sirip-sirip melalui konduksi.
Sirip-sirip meningkatkan luas permukaan kontak dengan udara sekitar. Panas kemudian dilepaskan ke udara melalui konveksi, yaitu perpindahan panas melalui aliran udara. Udara yang lebih hangat naik dan digantikan oleh udara yang lebih dingin, menciptakan siklus pembuangan panas yang berkelanjutan. Pada heatsink aktif, kipas akan mempercepat proses konveksi ini, sehingga pembuangan panas menjadi lebih efisien.
Mekanisme Kerja Heatsink
Heatsink, atau pendingin, berperan krusial dalam menjaga suhu komponen elektronik agar tetap stabil dan mencegah kerusakan akibat panas berlebih. Mekanisme kerjanya bergantung pada prinsip perpindahan panas, khususnya konduksi dan konveksi. Proses ini memastikan panas yang dihasilkan komponen elektronik terdistribusi dan dilepaskan ke lingkungan sekitar.
Secara sederhana, heatsink berfungsi sebagai perantara antara komponen panas dan lingkungan. Panas dari komponen elektronik, misalnya prosesor, ditransfer ke heatsink melalui kontak langsung. Kemudian, heatsink melepaskan panas tersebut ke udara sekitar melalui proses konveksi. Efisiensi proses ini sangat dipengaruhi oleh beberapa faktor kunci.
Faktor-faktor yang Mempengaruhi Efisiensi Heatsink
Beberapa faktor kunci menentukan seberapa efektif heatsink dalam mendinginkan komponen. Pemahaman terhadap faktor-faktor ini penting dalam memilih heatsink yang tepat untuk aplikasi tertentu.
- Luas Permukaan: Semakin besar luas permukaan heatsink, semakin banyak panas yang dapat dilepaskan ke lingkungan. Desain sirip pada heatsink dirancang khusus untuk memaksimalkan luas permukaan kontak dengan udara.
- Material: Material heatsink juga berpengaruh signifikan. Material dengan konduktivitas termal tinggi, seperti aluminium dan tembaga, lebih efektif dalam menghantarkan panas dari komponen ke sirip heatsink. Tembaga memiliki konduktivitas termal yang lebih tinggi daripada aluminium, sehingga lebih efisien dalam membuang panas, namun juga lebih mahal.
- Desain Sirip: Desain sirip heatsink sangat penting untuk memaksimalkan area permukaan dan meningkatkan efisiensi konveksi. Sirip yang rapat dan tinggi memungkinkan kontak yang lebih luas dengan udara, sehingga mempercepat pelepasan panas. Bentuk dan susunan sirip juga dapat dioptimalkan untuk meningkatkan aliran udara.
Pengaruh Desain Sirip terhadap Luas Permukaan
Desain sirip pada heatsink merupakan faktor utama yang meningkatkan luas permukaan kontak dengan udara. Dengan menciptakan banyak permukaan kecil, panas dapat dilepaskan ke udara secara lebih efisien. Bayangkan sebuah heatsink tanpa sirip: hanya terdapat satu permukaan datar untuk melepaskan panas. Dengan menambahkan sirip, luas permukaan secara signifikan meningkat, sehingga kapasitas pendinginan juga meningkat secara proporsional.
Sebagai contoh, sebuah heatsink sederhana dengan luas permukaan 10 cm² tanpa sirip, jika dimodifikasi dengan penambahan sirip yang efektif meningkatkan luas permukaan menjadi 50 cm², maka potensi pelepasan panasnya akan meningkat sekitar 5 kali lipat, dengan asumsi faktor lain tetap konstan.
Poin-poin Penting dalam Mekanisme Pendinginan Heatsink
Berikut ini ringkasan poin-poin penting bagaimana heatsink mendinginkan komponen elektronik:
- Penyerapan panas dari komponen melalui konduksi.
- Distribusi panas secara merata ke seluruh permukaan heatsink.
- Pelepasan panas ke udara sekitar melalui konveksi.
- Peningkatan luas permukaan kontak dengan udara melalui desain sirip.
- Penggunaan material dengan konduktivitas termal tinggi untuk efisiensi maksimal.
Contoh Perhitungan Kapasitas Pendinginan Heatsink
Perhitungan kapasitas pendinginan heatsink yang akurat memerlukan perhitungan termodinamika yang kompleks. Namun, perkiraan sederhana dapat dilakukan berdasarkan luas permukaan dan material. Sebagai ilustrasi, asumsikan kita memiliki heatsink aluminium dengan luas permukaan 100 cm². Konduktivitas termal aluminium sekitar 205 W/m·K. Dengan asumsi perbedaan suhu antara heatsink dan udara sekitar 20°C, dan asumsi efisiensi transfer panas 50%, maka perkiraan kapasitas pendinginan dapat dihitung (dengan beberapa penyederhanaan):
Kapasitas Pendinginan ≈ (Luas Permukaan x Konduktivitas Termal x Perbedaan Suhu x Efisiensi) / Tebal Heatsink
Catatan: Rumus ini merupakan penyederhanaan dan tidak memperhitungkan faktor-faktor lain seperti aliran udara, bentuk sirip, dan lain sebagainya. Perhitungan yang lebih akurat memerlukan model termodinamika yang lebih kompleks.
Aplikasi Heatsink
Heatsink, perangkat pendingin pasif yang vital, memiliki peran krusial dalam menjaga suhu operasional berbagai perangkat elektronik agar tetap stabil dan optimal. Keberadaannya memastikan kinerja perangkat tetap handal dan terhindar dari kerusakan akibat panas berlebih. Penggunaan heatsink sangat beragam, disesuaikan dengan kebutuhan pendinginan masing-masing perangkat.
Berikut ini beberapa aplikasi heatsink pada berbagai perangkat elektronik, beserta jenis dan alasan penggunaannya.
Berbagai Aplikasi Heatsink pada Perangkat Elektronik
| Perangkat Elektronik | Jenis Heatsink yang Digunakan | Alasan Penggunaan Jenis Heatsink Tersebut |
|---|---|---|
| Prosesor Komputer | Heatsink dengan kipas (Air Cooler), Heatsink Cair (Liquid Cooler), Heatsink pasif (untuk prosesor low-power) | Prosesor menghasilkan panas signifikan selama operasi. Kipas membantu membuang panas secara efektif, sementara pendinginan cair menawarkan kapasitas pendinginan yang lebih tinggi untuk prosesor berperforma tinggi. Heatsink pasif cocok untuk prosesor yang menghasilkan panas lebih rendah. |
| Kartu Grafis | Heatsink dengan kipas (blower style, heatsink besar dengan beberapa kipas), Heatsink Cair (untuk kartu grafis high-end) | Kartu grafis, terutama yang high-end, menghasilkan panas yang sangat signifikan selama rendering grafis dan gaming. Heatsink dengan kipas yang efisien diperlukan untuk membuang panas tersebut. Pendinginan cair memberikan solusi pendinginan yang lebih efektif untuk kartu grafis berperforma tinggi yang menghasilkan panas ekstrem. |
| LED High-Power | Heatsink aluminium ekstrusi, heatsink tembaga | LED high-power menghasilkan panas yang signifikan yang dapat memengaruhi umur dan kinerja. Heatsink membantu menyebarkan panas dan menjaga suhu operasi LED agar tetap optimal. Tembaga dipilih karena konduktivitas termalnya yang tinggi. |

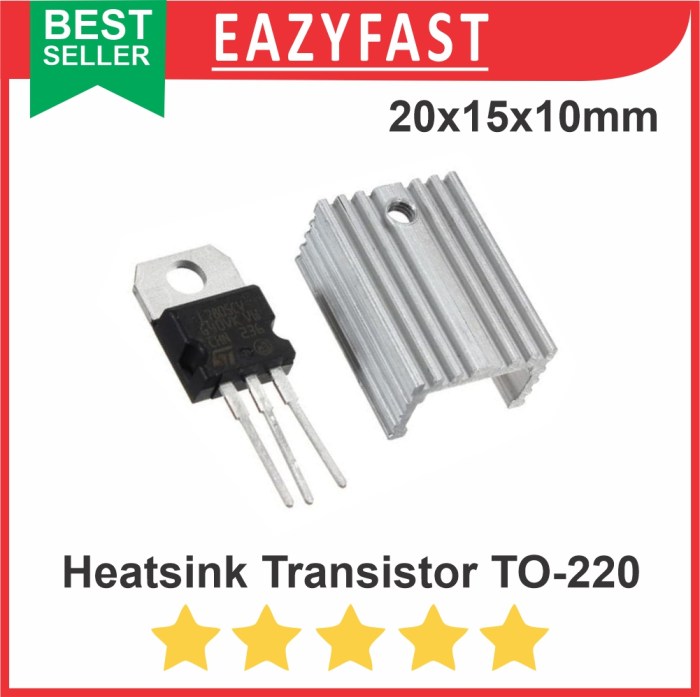

| Amplifier Daya | Heatsink besar dengan sirip yang luas | Transistor daya pada amplifier menghasilkan panas yang cukup besar selama operasi. Heatsink dengan permukaan luas membantu membuang panas dan mencegah kerusakan komponen. |
Penggunaan Heatsink pada Prosesor Komputer dan Kartu Grafis
Pada prosesor komputer, heatsink berperan vital dalam menjaga suhu CPU agar tetap dalam batas aman. Heatsink yang kurang memadai dapat menyebabkan thermal throttling (pengurangan kinerja prosesor untuk mencegah overheat) atau bahkan kerusakan permanen. Pemilihan heatsink, baik air cooler, liquid cooler, atau heatsink pasif, sangat bergantung pada TDP (Thermal Design Power) prosesor dan kebutuhan pendinginan sistem secara keseluruhan. Semakin tinggi TDP, semakin besar kebutuhan pendinginan yang dibutuhkan.
