Jelaskan yg dimaksud rangkaian listrik serta arus listrik di dalamnya – Jelaskan rangkaian listrik dan arus listrik di dalamnya merupakan kunci untuk memahami bagaimana energi listrik bekerja. Bayangkan aliran sungai yang deras, airnya mengalir dari tempat tinggi ke tempat rendah; arus listrik pun serupa, mengalir dari potensial tinggi ke potensial rendah melalui suatu jalur yang disebut rangkaian listrik. Rangkaian ini bisa sesederhana lampu yang terhubung ke baterai, atau serumit sistem kelistrikan di rumah kita.
Mari kita telusuri lebih dalam tentang bagaimana rangkaian listrik dan arus listrik saling berkaitan.
Rangkaian listrik pada dasarnya adalah jalur tertutup yang memungkinkan aliran elektron, membentuk arus listrik. Jenis rangkaian bervariasi, mulai dari rangkaian seri yang sederhana hingga rangkaian paralel yang lebih kompleks, bahkan kombinasi keduanya. Pemahaman tentang komponen-komponen dalam rangkaian, seperti resistor, kapasitor, dan induktor, sangat penting untuk mengendalikan dan memanfaatkan aliran listrik ini. Hukum-hukum dasar seperti Hukum Ohm dan Hukum Kirchhoff menjadi alat penting dalam menganalisis dan merancang rangkaian listrik yang efisien dan aman.
Rangkaian Listrik dan Arus Listrik
Rangkaian listrik merupakan susunan komponen-komponen listrik yang saling terhubung, memungkinkan aliran arus listrik untuk menghasilkan berbagai fungsi. Pemahaman tentang rangkaian listrik sangat penting karena menjadi dasar dari berbagai teknologi dan peralatan elektronik yang kita gunakan sehari-hari. Arus listrik sendiri adalah aliran elektron yang bergerak secara teratur dalam suatu konduktor. Artikel ini akan membahas lebih dalam mengenai berbagai jenis rangkaian listrik dan karakteristiknya.
Jenis-jenis Rangkaian Listrik Sederhana
Terdapat beberapa jenis rangkaian listrik sederhana, di antaranya rangkaian seri, paralel, dan kombinasi keduanya. Perbedaan utama terletak pada cara komponen-komponen listrik dihubungkan dan bagaimana hal tersebut mempengaruhi tegangan, arus, dan hambatan total dalam rangkaian.
- Rangkaian Seri: Dalam rangkaian seri, komponen-komponen dihubungkan secara berurutan, membentuk satu jalur aliran arus. Jika satu komponen rusak, seluruh rangkaian akan terputus.
- Rangkaian Paralel: Pada rangkaian paralel, komponen-komponen dihubungkan secara terpisah, membentuk beberapa jalur aliran arus. Jika satu komponen rusak, komponen lain masih dapat berfungsi.
- Rangkaian Kombinasi: Rangkaian kombinasi merupakan gabungan dari rangkaian seri dan paralel, menawarkan fleksibilitas dalam desain dan pengaturan aliran arus.
Perbandingan Rangkaian Seri dan Paralel
Tabel berikut membandingkan karakteristik rangkaian seri dan paralel:
| Jenis Rangkaian | Tegangan | Arus | Hambatan |
|---|---|---|---|
| Seri | Tegangan total adalah jumlah tegangan pada setiap komponen. | Arus sama pada setiap komponen. | Hambatan total adalah jumlah hambatan setiap komponen. |
| Paralel | Tegangan sama pada setiap komponen. | Arus total adalah jumlah arus pada setiap komponen. | Resiprokal hambatan total adalah jumlah resiprokal hambatan setiap komponen (1/Rtotal = 1/R1 + 1/R2 + …). |
Ilustrasi Rangkaian Seri dan Paralel
Rangkaian Seri: Bayangkan sebuah rangkaian sederhana terdiri dari baterai, saklar, dan sebuah lampu. Baterai menyediakan sumber tegangan, saklar mengontrol aliran arus, dan lampu merupakan beban yang mengubah energi listrik menjadi cahaya dan panas. Ketiga komponen ini dihubungkan secara berurutan. Jika saklar terbuka, arus tidak mengalir dan lampu tidak menyala. Jika saklar tertutup, arus mengalir dari baterai, melalui saklar, kemudian lampu, dan kembali ke baterai.
Setiap komponen mengalami arus yang sama.
Rangkaian Paralel: Sekarang, bayangkan dua lampu dihubungkan secara paralel ke baterai dan saklar. Masing-masing lampu terhubung langsung ke baterai. Jika satu lampu putus, lampu lainnya tetap menyala karena arus masih dapat mengalir melalui jalur lain. Tegangan pada setiap lampu sama dengan tegangan baterai.
Aplikasi Rangkaian Listrik dalam Kehidupan Sehari-hari
Rangkaian listrik memiliki aplikasi yang sangat luas dalam kehidupan sehari-hari. Contohnya adalah sistem penerangan rumah, rangkaian pada peralatan elektronik seperti televisi dan komputer, sistem kelistrikan pada kendaraan bermotor, dan banyak lagi. Desain rangkaian yang berbeda digunakan untuk mencapai fungsi yang spesifik, sesuai dengan kebutuhan perangkat yang menggunakannya.
Arus Listrik dalam Rangkaian
Setelah memahami konsep rangkaian listrik, langkah selanjutnya adalah memahami arus listrik yang mengalir di dalamnya. Arus listrik merupakan jantung dari setiap rangkaian, menggerakkan berbagai perangkat elektronik dan peralatan yang kita gunakan sehari-hari. Pemahaman yang baik tentang arus listrik, termasuk arah dan jenisnya, sangat penting untuk menganalisis dan mendesain rangkaian listrik dengan efektif.
Definisi Arus Listrik dan Satuannya
Arus listrik didefinisikan sebagai laju aliran muatan listrik yang melewati suatu titik dalam suatu rangkaian listrik. Satuan SI untuk arus listrik adalah Ampere (A), yang dinamai berdasarkan André-Marie Ampère, seorang fisikawan Prancis. Satu Ampere didefinisikan sebagai aliran satu Coulomb muatan listrik per detik.

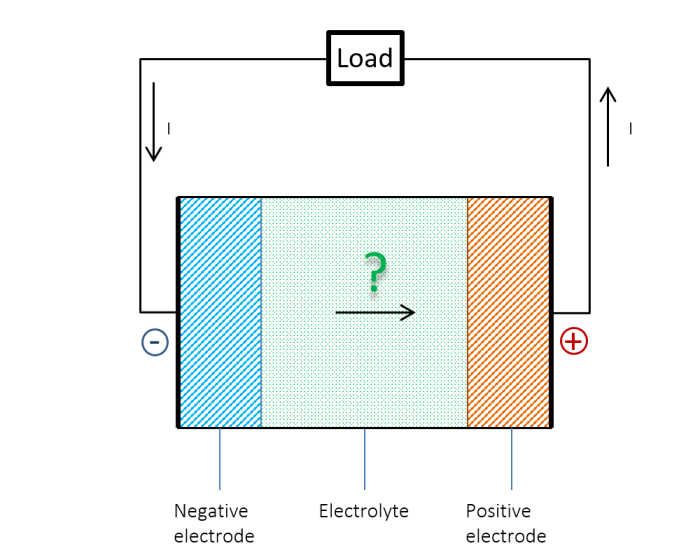

Arah Aliran Arus Listrik Konvensional dan Arus Elektron
Terdapat dua cara untuk menggambarkan arah aliran arus listrik: arus konvensional dan arus elektron. Arus konvensional, yang merupakan konvensi historis, menggambarkan arah aliran muatan positif dari potensial tinggi ke potensial rendah (dari kutub positif ke kutub negatif). Sebaliknya, arus elektron menggambarkan aliran aktual elektron, yang bermuatan negatif, dari potensial rendah ke potensial tinggi (dari kutub negatif ke kutub positif).
Meskipun arahnya berlawanan, kedua konvensi ini sama-sama valid dan digunakan dalam analisis rangkaian listrik.

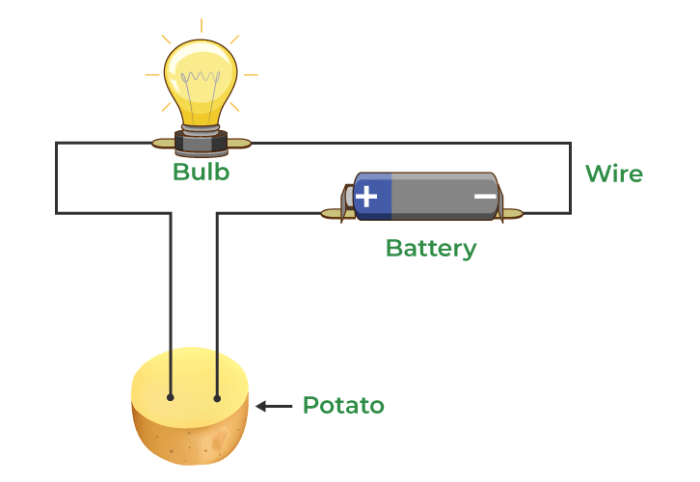

Aliran Arus Listrik dalam Rangkaian Tertutup
Arus listrik hanya dapat mengalir dalam rangkaian tertutup. Rangkaian tertutup adalah jalur kontinu yang memungkinkan aliran muatan listrik dari sumber tegangan, melalui komponen-komponen rangkaian, dan kembali ke sumber tegangan. Jika rangkaian terputus, misalnya karena saklar terbuka atau kabel putus, arus listrik tidak akan mengalir.

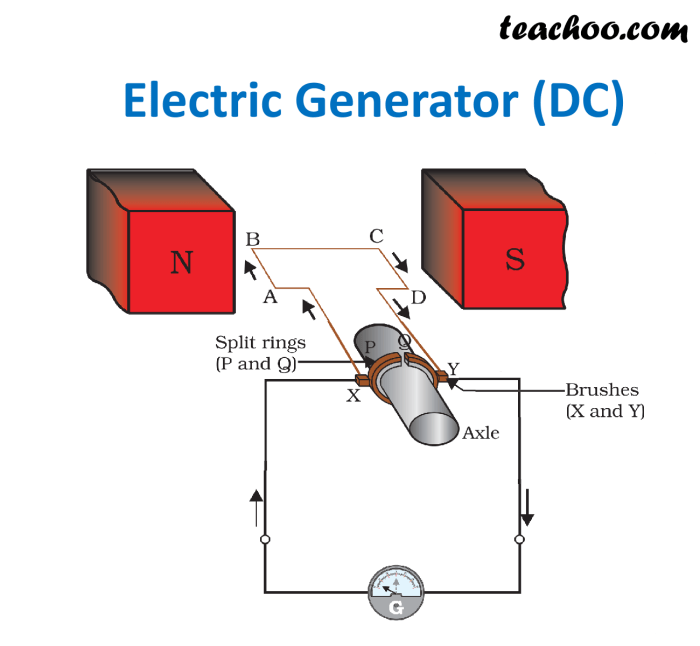

Perbedaan Arus Searah (DC) dan Arus Bolak-balik (AC)
Arus searah (DC) mengalir dalam satu arah konstan, sementara arus bolak-balik (AC) secara periodik membalik arah alirannya. Sumber tegangan DC, seperti baterai, menghasilkan arus yang selalu mengalir dari kutub positif ke kutub negatif (arus konvensional). Sumber tegangan AC, seperti yang dihasilkan oleh pembangkit listrik, menghasilkan arus yang secara periodik berubah arah, biasanya mengikuti pola sinusoidal. Perbedaan ini memiliki implikasi penting dalam desain dan aplikasi rangkaian listrik.
Pengukuran Arus Listrik dengan Amperemeter
- Hubungkan amperemeter secara seri dengan komponen yang akan diukur arus listriknya. Hal ini penting karena amperemeter mengukur arus yang melewatinya.
- Pastikan polaritas amperemeter terhubung dengan benar. Hubungkan kutub positif amperemeter ke sisi positif rangkaian dan kutub negatif amperemeter ke sisi negatif rangkaian. Jika polaritas terbalik, jarum amperemeter mungkin akan bergerak ke arah yang salah atau bahkan rusak.
- Nyalakan rangkaian dan amati bacaan pada amperemeter. Bacaan tersebut menunjukkan besarnya arus listrik yang mengalir melalui komponen tersebut dalam satuan Ampere (A).
- Setelah pengukuran selesai, matikan rangkaian dan lepaskan amperemeter.
Komponen Rangkaian Listrik
Setelah memahami definisi rangkaian listrik dan arus listrik, langkah selanjutnya adalah mengenal komponen-komponen penyusunnya. Komponen-komponen ini memiliki peran vital dalam menentukan bagaimana arus listrik mengalir dan berfungsi dalam suatu rangkaian. Pemahaman mendalam tentang fungsi dan karakteristik masing-masing komponen sangat penting untuk merancang dan menganalisis rangkaian listrik dengan efektif.
Komponen dasar rangkaian listrik beragam, namun beberapa di antaranya sering digunakan dan berperan fundamental. Berikut ini akan dijelaskan fungsi utama beberapa komponen dasar, beserta spesifikasi umum dan contoh penerapannya dalam rangkaian sederhana.
Komponen Dasar Rangkaian Listrik dan Fungsinya
Beberapa komponen dasar rangkaian listrik meliputi baterai, resistor, kapasitor, induktor, dan saklar. Masing-masing komponen memiliki karakteristik dan fungsi yang berbeda, namun semuanya bekerja sama untuk memungkinkan aliran dan pengendalian arus listrik.
| Nama Komponen | Fungsi | Simbol | Satuan |
|---|---|---|---|
| Baterai | Sumber tegangan, menyediakan energi listrik untuk rangkaian. | +|- | Volt (V) |
| Resistor | Menahan atau membatasi aliran arus listrik. |  |
Ohm (Ω) |
| Kapasitor | Menyimpan energi listrik dalam medan listrik. |  |
Farad (F) |
| Induktor | Menyimpan energi listrik dalam medan magnet. |  |
Henry (H) |
| Saklar | Mengontrol aliran arus listrik, menghubungkan atau memutuskan rangkaian. |  |
– |
Rangkaian Listrik Sederhana: Baterai, Resistor, dan Lampu
Rangkaian listrik sederhana dapat dibangun dengan baterai sebagai sumber tegangan, resistor sebagai pembatas arus, dan lampu sebagai beban yang mengubah energi listrik menjadi cahaya. Baterai menyediakan beda potensial yang mendorong elektron mengalir melalui rangkaian. Resistor membatasi laju aliran elektron ini, mencegah kerusakan pada lampu. Lampu menyala karena arus listrik yang melewatinya.
